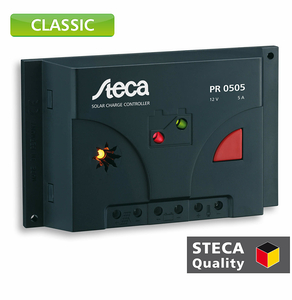

Steca PR 03-05
PR 0303, PR 0505
Beschreibung
Die Solarladeregler Steca PR 0303 und Steca PR 0505 eignen sich optimal für den Einsatz in kleinen Solar-Home-Systemen.
So können problemlos Lampen, Radios oder ein kleiner Fernseher betrieben werden. Alle Verbraucher können mit dem manuellen Lastschalter auf dem Regler abgeschaltet werden. Durch seinen extrem geringen Eigenverbrauch ist der Steca PR besonders für professionelle Anwendungen in Telekommunikation und Verkehrstechnik geeignet. Da es sich um einen seriellen Regler handelt, ist er höchst flexibel bezüglich der Art der angeschlossenen Stromquelle. Durch seine elektronische Sicherung ist der Laderegler absolut wartungsfrei und robust.
Merkmale
Produktmerkmale
- Serien-Topologie mit MOSFETs
- Spannungsregelung
- PWM-Regelung
- Mehrstufige Ladetechnologie
- Stromkompensierte Lastabschaltschwelle
- Automatische Lastabschaltung und –wiedereinschaltung
- Temperaturkompensation
- Negative Erdung einer oder positive Erdung mehrerer Klemmen möglich
Elektronische Schutzfunktionen
- Überladeschutz
- Tiefentladeschutz
- Verpolschutz von Modul, Last und Batterie
- Automatische elektronische Sicherung
- Kurzschlussschutz von Last und Modul
- Überspannungsschutz am Moduleingang
- Leerlaufschutz ohne Batterie
- Rückstromschutz bei Nacht
- Übertemperatur- und Überlastschutz
- Lastabschaltung bei Batterieüberspannung
Anzeigen
- Mehrfarbige LED
- 3 LEDs zeigen Betriebszustände
- für Betrieb, Ladezustand, Störmeldungen
Bedienung
- Manueller Lastschalter
Zertifikate
- CE-konform
- RoHS-konform
- Made in Germany
- Entwickelt in Deutschland
- Hergestellt unter ISO 9001 und ISO 14001
Downloads
- Steca PR 03-05 Produktbild 3D · jpg, 300 DPI, Druckqualität · 1,829 MB
- Steca PR 03-05 Produktbild 3D · jpg, 72 DPI, Web-Qualität · 0,582 MB
- Steca PR 03-05 Produktbild · jpg, 300 DPI, Druckqualität · 1,811 MB
- Steca PR 03-05 Produktbild · jpg, 72 DPI, Web-Qualität · 0,561 MB
- Steca PR 03-05 Produktbild drawing · jpg, 300 DPI, Druckqualität · 0,265 MB
- Steca PR 03-05 Produktbild drawing · jpg, 72 DPI, Web-Qualität · 0,138 MB
Technische Daten
| PR 0303 | PR 0505 | |
|---|---|---|
| Charakterisierung des Betriebsverhaltens | ||
| Systemspannung | 12 V | |
| Eigenverbrauch | 3 mA | |
| DC-Eingangsseite | ||
| Leerlaufspannung Solarmodul (bei minimaler Betriebstemperatur) | < 47 V | |
| Modulstrom | 3 A | 5 A |
| DC-Ausgangsseite | ||
| Laststrom | 3 A | 5 A |
| Wiedereinschaltspannung (LVR) | 12,5 V | |
| Tiefentladeschutz (LVD) | 11 V … 11,5 V | |
| Batterieseite | ||
| Ladeendspannung | 13,7 V | |
| Boostladespannung | 14,4 V | |
| Eingestellter Akkutyp | Gel | |
| Einsatzbedingungen | ||
| Umgebungstemperatur | -25 °C … +50 °C | |
| Ausstattung und Ausführung | ||
| Anschlussklemmen (fein- / einzeldrahtig) | 6 mm² / 10 mm² - AWG 10 / 8 | |
| Schutzart | IP 32 | |
| Abmessungen (X x Y x Z) | 146 x 90 x 33 mm | |
| Gewicht | 160 g | |
- Wechselrichter dürfen nicht an den Lastausgang angeschlossen werden.
